هل يمكن استخدام نوع النافذة المقطعية في المختبرات؟

تعد محولات التيار من النوع النافذة (CTs) مكونًا حيويًا في الأنظمة الكهربائية، حيث تقدم مجموعة من الفوائد التي تجعلها مناسبة لمختلف التطبيقات. باعتباري موردًا رائدًا للأشعة المقطعية من النوع النافذة، كثيرًا ما أتلقى استفسارات حول جدوى استخدام هذه الأجهزة في إعدادات المختبر. في منشور المدونة هذا، سأستكشف الاستخدام المحتمل للتصوير المقطعي المحوسب من نوع النافذة في المختبرات، ومناقشة مزاياها وقيودها واعتباراتها الرئيسية.

مزايا استخدام الأشعة المقطعية من نوع النافذة في المختبرات

1. القياس غير التدخلي

إحدى المزايا الأساسية لأجهزة CT من نوع النافذة هي طبيعتها غير التدخلية. على عكس الأنواع الأخرى من محولات التيار التي قد تتطلب كسر الدائرة للتركيب، يمكن تثبيت CTs من النوع النافذة بسهولة حول الموصل. في بيئة المختبر، حيث غالبًا ما تكون التجارب والإعدادات معقدة ويستغرق تجميعها وقتًا طويلاً، تكون هذه الميزة غير التدخلية مفيدة للغاية. فهو يسمح بالتركيب السريع والسهل دون تعطيل الدائرة الكهربائية الموجودة، مما يمكّن الباحثين من قياس التيار بدقة دون التدخل في التشغيل العادي للمعدات قيد الاختبار.

2. نطاق تيار واسع

تتوفر CTs من نوع النافذة في مجموعة واسعة من التصنيفات الحالية. هذه المرونة تجعلها مناسبة لمختلف التطبيقات المعملية، سواء كان ذلك لقياس التيارات منخفضة المستوى في الدوائر الإلكترونية الحساسة أو تطبيقات التيار العالي في أبحاث إلكترونيات الطاقة. على سبيل المثال،المحولات الحالية ذات الحساسية العاليةيمكنه اكتشاف تيارات صغيرة جدًا، والتي تعتبر حاسمة في التجارب التي تتضمن أجهزة منخفضة الطاقة مثل وحدات التحكم الدقيقة أو أجهزة الاستشعار. من ناحية أخرى، يمكن لأجهزة CT ذات النافذة الأكبر حجمًا التعامل مع التيارات العالية الناتجة عن مصادر الطاقة أو المعدات الصناعية المستخدمة في الاختبارات المعملية.

3. السلامة

السلامة هي الأولوية القصوى في أي مختبر. توفر CTs من نوع النافذة طبقة إضافية من الأمان لأنها تعزل دائرة القياس عن الدائرة الأولية. تعمل هذه العزلة على حماية أدوات القياس والمشغلين من الفولتية العالية والتيارات الموجودة في الدائرة الأولية. علاوة على ذلك، فإن تصميمها يقلل من مخاطر الدوائر القصيرة والمخاطر الكهربائية أثناء التركيب والتشغيل، مما يجعلها خيارًا موثوقًا للاستخدام في المختبر.

4. التكلفة - الفعالية

بالمقارنة مع بعض الأنواع الأخرى من أجهزة القياس الحالية، تعد أجهزة القياس المقطعية من نوع النافذة فعالة نسبيًا من حيث التكلفة. إنها توفر حلاً عالي الأداء بسعر معقول، وهو عامل مهم للمختبرات التي تعاني من قيود الميزانية. بالإضافة إلى ذلك، فإن متانتها على المدى الطويل ومتطلبات الصيانة المنخفضة تساهم أيضًا في توفير التكاليف على مدار عمر المعدات.

القيود المفروضة على الأشعة المقطعية من نوع النافذة في المختبرات

1. الدقة عند الترددات المنخفضة

قد تكون دقة الأشعة المقطعية من نوع النافذة منخفضة عند الترددات المنخفضة جدًا. في بعض التجارب المعملية، خاصة تلك التي تتضمن تيارات مستمرة أو قريبة من التيارات المستمرة، يمكن أن يكون أداء الأشعة المقطعية من نوع النافذة محدودًا. قد لا تستجيب الخصائص المغناطيسية للمادة الأساسية في التصوير المقطعي بشكل جيد للإشارات ذات التردد المنخفض، مما يؤدي إلى أخطاء في القياس. ومع ذلك، بالنسبة لمعظم التطبيقات المعملية القائمة على التيار المتردد، فإن هذا القيد ليس مشكلة كبيرة.

2. الحجم المادي وقيود التثبيت

يمكن أن يكون الحجم الفعلي للأشعة المقطعية من نوع النافذة قيدًا في بعض إعدادات المختبر. في بيئات المختبرات المدمجة أو المكتظة بالسكان، قد يكون من الصعب العثور على مساحة كافية لتثبيت الأشعة المقطعية حول الموصل. بالإضافة إلى ذلك، قد لا يكون شكل وتصميم CT مناسبًا لجميع أنواع الموصلات، مثل الكابلات غير المنتظمة أو ذات القطر الكبير جدًا.

3. قضايا التشبع

في ظل ظروف معينة، يمكن أن تكون الأشعة المقطعية من نوع النافذة مشبعة. يحدث التشبع عندما يصل القلب المغناطيسي للأشعة المقطعية إلى الحد الأقصى لكثافة التدفق المغناطيسي، مما يؤدي إلى إشارات خرج مشوهة وقياسات تيار غير دقيقة. في التجارب المعملية حيث من الممكن حدوث حالات عابرة أو حمولة زائدة للتيار العالي، يمكن أن يكون التشبع مصدرًا للقلق. من المهم اختيار الأشعة المقطعية ذات التصنيف الحالي المناسب لتجنب مشاكل التشبع.

الاعتبارات الأساسية لاستخدام الأشعة المقطعية من نوع النافذة في المختبرات

1. متطلبات التقديم

قبل اختيار نوع النافذة المقطعية لتطبيق معملي، من الضروري فهم المتطلبات المحددة للتجربة. ضع في اعتبارك عوامل مثل نطاق التيارات المراد قياسها، وتكرار الإشارات، والدقة المطلوبة. على سبيل المثال، إذا كانت التجربة تتضمن إشارات عالية التردد، فقد يكون من الضروري إجراء تصوير مقطعي ذو نطاق ترددي واسع. إذا كانت هناك حاجة إلى دقة عالية، ينبغي اختيار التصوير المقطعي مع نسبة خطأ منخفضة وخطأ زاوية الطور.

2. التوافق مع أدوات القياس

تأكد من أن إخراج نوع النافذة CT متوافق مع أدوات القياس المستخدمة في المختبر، مثل أجهزة القياس المتعددة، أو راسمات الذبذبات، أو أنظمة الحصول على البيانات. يجب أن تكون إشارة خرج الأشعة المقطعية ضمن نطاق إدخال جهاز القياس، وقد تكون هناك حاجة إلى تكييف الإشارة المناسب لضمان قياسات دقيقة.

3. الظروف البيئية

يمكن أن تختلف بيئات المختبرات بشكل كبير من حيث درجة الحرارة والرطوبة والتداخل الكهرومغناطيسي. اختر نوع نافذة مقطعية يمكنها تحمل الظروف البيئية المحددة للمختبر. على سبيل المثال، في بيئة عالية الرطوبة، قد يكون من الضروري إجراء تصوير مقطعي مع حماية مناسبة من الرطوبة. في بيئة ذات تداخل كهرومغناطيسي مرتفع، يمكن أن يساعد التصوير المقطعي ذو خصائص الحماية الجيدة في تقليل الضوضاء وتحسين دقة القياس.

تطبيقات معملية محددة للتصوير المقطعي المحوسب من نوع النافذة

1. أبحاث إلكترونيات الطاقة

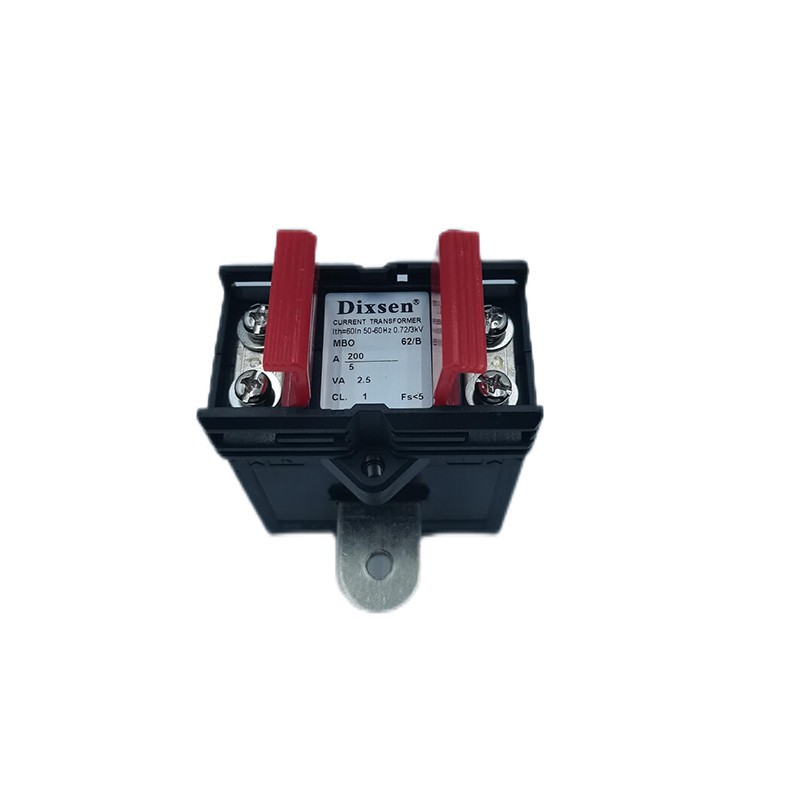

في مختبرات أبحاث إلكترونيات الطاقة، يتم استخدام الأشعة المقطعية من نوع النافذة بشكل شائع لقياس التيارات في محولات الطاقة، والعاكسات، ومحركات المحركات. ويمكنها مساعدة الباحثين في تحليل أداء هذه الأجهزة، مثل الكفاءة وعامل الطاقة والمحتوى التوافقي. على سبيل المثال،0.66 كيلو فولت نوع الشريط CTيمكن استخدامها في تجارب إلكترونيات الطاقة عالية الجهد لقياس التيارات المتدفقة عبر الدوائر بدقة.

2. اختبار الدوائر الكهربائية

في مختبرات اختبار الدوائر الكهربائية، يتم استخدام الأشعة المقطعية من نوع النافذة لقياس التيارات في مكونات مختلفة من الدائرة. يساعد ذلك في تشخيص الأخطاء والتحقق من تصميمات الدوائر وتحسين أداء الدوائر. على سبيل المثال، في اختبار لوحات الدوائر المطبوعة (PCB)، يمكن استخدام نافذة صغيرة الحجم من نوع CT لقياس التيار المتدفق عبر المكونات الفردية على اللوحة.

3. دراسات إدارة الطاقة

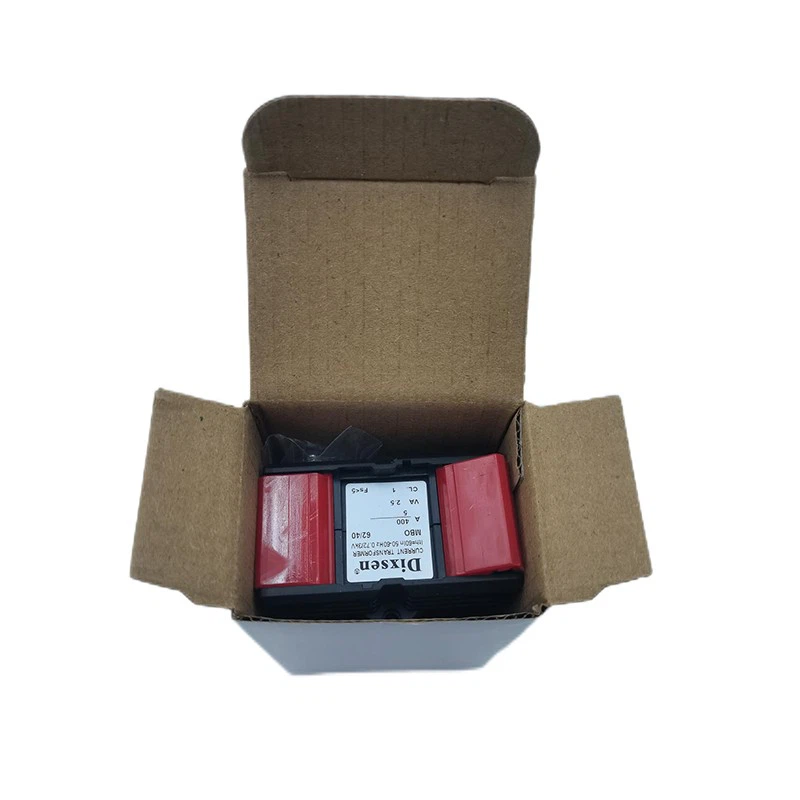

في دراسات إدارة الطاقة، يتم استخدام الأشعة المقطعية من نوع النافذة لقياس استهلاك الطاقة لمعدات المختبرات المختلفة. ومن خلال قياس التيارات بدقة، يمكن للباحثين تحليل أنماط استخدام الطاقة للمعدات وتحديد فرص توفير الطاقة.نافذة سوداء نوع Ctيمكن أن يكون خيارًا مناسبًا لهذه التطبيقات نظرًا لمتانته وأدائه الموثوق.

خاتمة

في الختام، يمكن استخدام الأشعة المقطعية من نوع النافذة بشكل فعال في المختبرات، مما يوفر العديد من المزايا مثل القياس غير التدخلي، ونطاق التيار الواسع، والسلامة، وفعالية التكلفة. ومع ذلك، لديهم أيضًا بعض القيود، بما في ذلك انخفاض الدقة عند الترددات المنخفضة، وقيود الحجم المادي، ومشكلات التشبع. من خلال النظر بعناية في متطلبات التطبيق، والتوافق مع أدوات القياس، والظروف البيئية، يمكن للمختبرات اختيار نوع النافذة المقطعية المناسبة لاحتياجاتها الخاصة.

إذا كنت مهتمًا باستكشاف مجموعتنا من الأشعة المقطعية من نوع النافذة لتطبيقاتك المعملية، فأنا أشجعك على التواصل معنا للحصول على مزيد من المعلومات ومناقشة متطلباتك المحددة. نحن ملتزمون بتقديم منتجات عالية الجودة وخدمة عملاء ممتازة لمساعدتك في تحقيق قياسات تيار دقيقة وموثوقة في مختبرك.

مراجع

• دليل الهندسة الكهربائية، الطبعة الثالثة، مطبعة CRC
• تحليل وتصميم نظام الطاقة، الطبعة الخامسة، Cengage Learning
• دليل المحولات الحالية، مختبرات شفايتزر الهندسية
